Узлы для кантовки грузов: схемы, применение и ошибки, которых стоит избежать

Самые неприятные срывы при кантовке происходят не из-за редких «чёрных лебедей», а из-за простых вещей: неверный узел, не тот хват, неправильное направление тяги. Хорошая новость - правильные узлы и понятные схемы решают большую часть этих рисков. Ниже - краткие правила, проверенные узлы и пошаговые схемы для безопасной кантовки цилиндров, баков, станин и плит.

Узлы для кантовки грузов - это практический набор такелажных узлов и приёмов обвязки, которые удерживают и направляют груз при его повороте, перевороте или катании без потери контроля и с учётом снижения прочности канатаУзлы для переворота грузов. Мы разберём, где какой узел уместен, как он вяжется, и чего делать не стоит.

Коротко

• Выбирайте узел под форму и цель: труба - «стремя»/удавка; бочка - «бочечный»; плиту поворачиваем через петлю-восьмёрку с направляющей оттяжкой.
• Учитывайте потери прочности: любой узел ослабляет канат на 25-45%. Компенсируйте запасом прочности и правильным направлением тяги.
• Основная масса груза - на сертифицированных стропах и скобах; узлы - для обвязки, кантовки и управления, а не для замены подъёмной оснастки.
• Чаще всего ошибаются с углами и кромками. Угол менее 30° рвёт грузоподъёмность по ноге, острые грани без защиты режут строп в секунды.
• узлы для кантовки грузов работают безопасно только вместе с защитой кромок, теглайнами и понятным планом кантовки.

Что такое кантовка и где без узлов не обойтись

Кантовка - это контролируемый поворот груза вокруг ребра/оси или перевод из одного положения в другое без полного вывешивания. Типовые задачи: развернуть трубу на 90°, поставить бак вертикально из горизонтального, перевернуть пресс-форму, откатить и уложить барабан, развернуть плиту или станину для доступа к крепежу.

В таких сценариях узлы нужны для трёх вещей: обвязать и зафиксировать контакт с грузом, перенаправить усилия (через оттяжки/лопари), и демпфировать рывок в момент начала качения/поворота. По хорошей практике груз несут сертифицированные стропы и скобы, а верёвки с узлами помогают управлять и удерживать ориентацию.

Безопасность и простые расчёты, которые спасают оснастку

Есть четыре коротких правила, игнор которых чаще всего заканчивается порчей стропа или рывком:

• Запас прочности. Текстильные стропы по EN 1492-1/-2 имеют коэффициент запаса 7:1; канатные по EN 13414 - 5:1. Узел на верёвке отнимает ещё 25-45% прочности.
• Угол строповки. При угле между ногами 60° нагрузка на каждую ногу ≈ 1,15× от массы; при 30° - уже ≈ 2×. Чем меньше угол, тем выше нагрузка на каждую ветвь.
• D/d и кромки. Радиус опоры под строп должен быть не менее 2× толщины стропа для ткани и 4-6× диаметра для стальных канатов. Острые кромки - только через защиту.
• Направление тяги. Любой узел держит в «правильном» направлении и ползёт в неправильном. Проверяйте линию усилия до старта.

Полезная привычка: до кантовки сделайте «сухую» контрольную натяжку на 10-15% от ожидаемой нагрузки и посмотрите, не ползут ли узлы и не смещаются ли обвязки.

Ключевые узлы: где применить и как они работают

Ниже - узлы, которые чаще всего выручают при кантовке. Каждый описан простыми словами и с указанием того, что он любит, а что - нет.

Скользящий булинь (удавка) - это вариант булиня с подвижной петлёй, образующий «чокер» вокруг предмета; хорошо держит цилиндры и не требует доступа к торцуRunning Bowline. Силы затягивают петлю сами, чем больше тяга - тем крепче хват. Уместен на трубах, стволах, валках, когда нужно «обнять» и тянуть/поворачивать контролируемо. Потеря прочности верёвки - ориентировочно 35-40%. Любит плавные кромки и достаточную длину хвоста (не меньше 10× диаметра каната).

Бочечный узел - это классическая обвязка бочки/барабана, распределяющая нагрузку по корпусу так, чтобы тара не выскальзывала при вертикальном подъёме или постановкеBarrel Hitch. Делает «корзину» вокруг цилиндрической тары. Хорош при постановке бочки вертикально, при разгрузке и при постепенной кантовке на ребро. Не годится для скользких, мокрых или конусных ёмкостей без дополнительного бандажа.

Стремя (коровий узел) - это двойная охватка предмета с выходом двух параллельных ходовых концов; быстро вяжется и хорошо распределяет давление по окружностиCow Hitch. Удобен как базовая обвязка трубы/балки вместе с удерживающим полуштыком на ходовом конце. Может ползти на гладком металле под импульсной нагрузкой, поэтому добавляйте контр-хомут или скобу/карабин в точке выхода.

Констриктор - это самозатягивающийся фиксирующий узел для бандажа и стяжки; не любит разбирать, зато отлично держит обвязки, прокладки и защиту кромокConstrictor Knot. Применяйте для фиксации защиты на кромке, бандажа на бочке, временной «стяжки» перед кантовкой. Не используйте как основной несущий узел.

Проводник-восьмёрка (петля) - это замкнутая петля на конце верёвки с высокой стабильностью формы; удобна как направляющая точка для оттяжек и смены направления усилияFigure-Eight Loop. Часто ставится как «чистая» петля на конце контрольной верёвки, к которой мы пристёгиваем оттяжку или строп.

Строп - это сертифицированная грузоподъёмная ветвь (текстильная, канатная или цепная) с паспортной грузоподъёмностью и маркировкойSling. Он несёт основной вес, а верёвочные узлы - лишь направляют груз. Для кантовки по кромке используйте угловую защиту и прокладки.

Такелажная скоба - это съёмный соединительный элемент с пальцем (типа «подкова»), рассчитанный на рабочую нагрузку (WLL)Shackle. Её ставят в узловые петли и стропы, когда нужен надёжный поворотный шарнир без перетирания волокон.

Схемы и пошаговые инструкции по вязке и кантовке

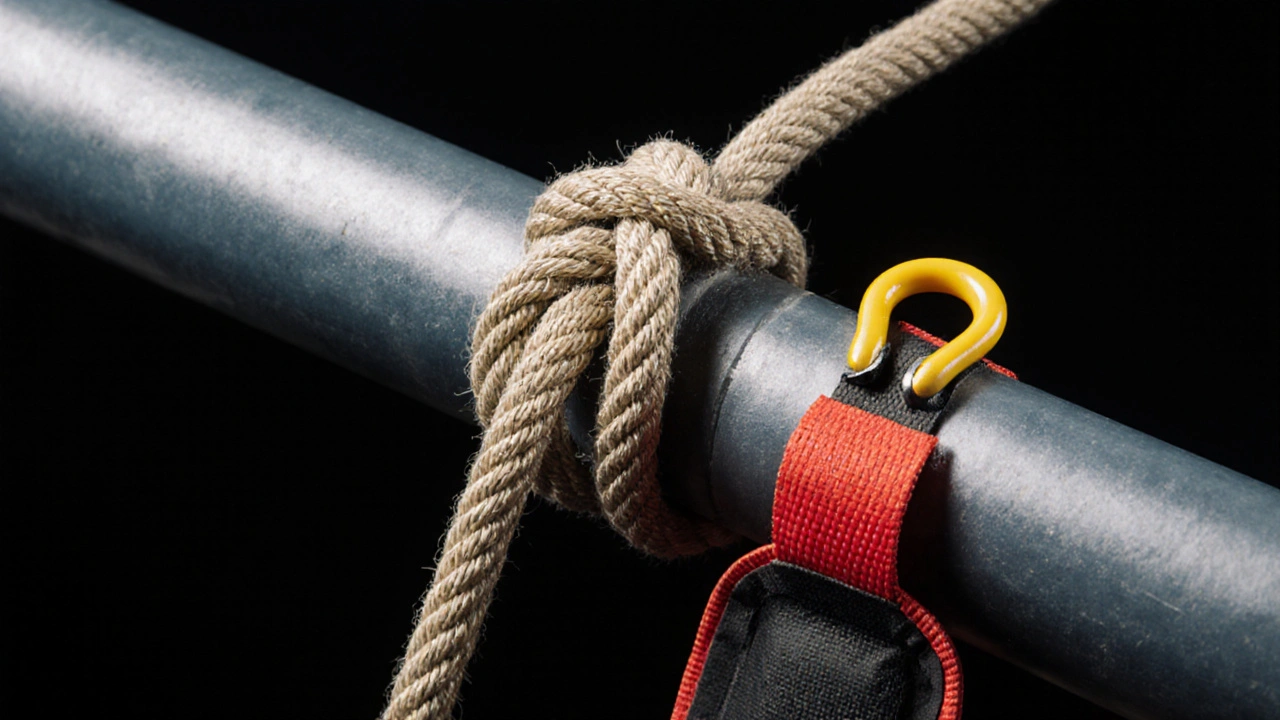

Скользящий булинь (удавка) на трубе для поворота на 90°

1. Сделайте на коренном конце простой булинь. Ходовым концом сформируйте подвижную петлю (она будет «душить» трубу).
2. Накиньте петлю на трубу и подтяните так, чтобы узел оказался сверху, а линия тяги - вдоль трубы в сторону планируемого поворота.
3. Добавьте второй полуштык на ходовой конец как стопор, хвост не короче 10 диаметров верёвки.
4. Тягу ведите плавно. Следите, чтобы петля не съезжала к торцу и не попадала на фаску/резьбу.

Когда уместен: нет доступа к торцу, поверхность не слишком скользкая, нужно плавно повернуть/сдвинуть. Когда не уместен: горячие трубы, острые края, масляная поверхность - лучше стропа + скоба.

Бочечный узел для постановки бочки вертикально

1. Разверните верёвку под бочкой как «качели». Перекрестите ходовые концы над бочкой, сформировав «корзину» из двух полуоборотов.
2. Заведите концы под контур и выведите наверх, выровняйте «корзину», чтобы узлы легли на боковые стенки.
3. Сверху соедините концы в скобе или карабине. Для кантовки используйте отдельную оттяжку за верхнюю точку.
4. Перед стартом встряхните систему на 10-15% нагрузки - корзина должна «сесть» и перестать ползти.

Лайфхак: влажная или крашеная тара скользит - добавьте полотняный бандаж и притяните его «констриктором» перед обвязкой.

Стремя (коровий узел) на валке плюс направляющая оттяжка

1. Сделайте два оборота верёвкой вокруг валка, выведите концы параллельно - это «стремя».
2. На одном из ходовых концов завяжите полуштык в сторону, противоположную линии тяги, чтобы он поджимал систему, а не распускал её.
3. Подключите оттяжку (через петлю-восьмёрку) к скобе на «стремени», чтобы контролировать разворот.
4. Кантовку ведите по схеме: тянущая - держит, оттяжка - задаёт угол и скорость, страхующая - ловит.

Петля-восьмёрка как чистая точка для оттяжки

1. На конце верёвки свяжите проводник-восьмёрку с петлёй длиной 10-15 см.
2. В петлю поставьте скобу и строп к грузу - так вы исключите трение верёвки о металл.
3. Контролируйте направление тяги. Восьмёрка любит прямую нагрузку, а не боковое выкручивание.

Констриктор для бандажа защиты кромки

1. Уложите защиту на кромку (резина/уголок/накладка).
2. Обверните верёвкой кромку, перекрестите ходы и заведите ходовой конец под перекрест.
3. Подтяните - получится «замок», который не сползает. Снимайте ножом, если нужно: он затягивается намертво.

Методы кантовки: как сочетать узлы, стропы и железо

Самый безопасный базовый комплект на объекте - это стропы, шекели, оттяжки и простые узлы, которые не претендуют быть «подъёмной оснасткой».

• Choker (удавка) + стропа. Строп несёт, удавка управляет. Отлично на трубах и валах, когда надо поджать и повернуть.
• Корзина (basket) + бочечный. Для бочек и барабанов: строп в «корзину», верёвка в «бочечный» как страховка и управление наклоном.
• Траверса на плиту + оттяжки. Плиты/станины лучше кантовать через траверсу, чтобы не ломать кромки. Узлы работают на оттяжках и страховках.
• Полиспаст для дозированной тяги. Если трением приходится «срывать» груз, поставьте блок и сделайте 2:1 - усилие будет чище, рывков меньше.

Не забывайте простые вещи: отметьте центр тяжести мелом, заранее отмерьте ходы канатов, рассчитайте «зону вылета» при возможном рывке. И держите людей вне зоны.

Типичные ошибки и как их устранить

• Вяжут узлы прямо на текстильном стропе. Нельзя: узел резко снижает WLL стропа и «ломает» волокна. Узлы - на отдельной верёвке или используйте скобу/карабины.
• Неправильное направление полуштыка. Полуштык должен «поджимать» основную охватку. Если он в сторону тяги - он распустит систему.
• Короткие хвосты. Любая петля - хвост минимум 10× диаметр верёвки, лучше 15× на синтетике.
• Игнор кромок и фасок. Верёвка и строп без защиты на кромке - это порез. Используйте накладки, уголки, рукава.
• Малый угол оттяжки. Если оттяжка идёт почти параллельно плоскости, вы добавляете боковой вектор в узел - он поползёт.
• Смешение подъёма и кантовки. Узел, пригодный для кантовки, не обязан быть годным для «висячего» подъёма. Разделяйте задачи и оснастку.

Сравнение популярных узлов для кантовки

Чек-лист перед кантовкой

• Груз - оценён: масса, центр тяжести, кромки, покрытие (масло/краска).
• Оснастка - подходит: стропы по паспорту, скобы по WLL, защита кромок на месте.
• Узел - верный: выбран по форме груза, хвосты выдержаны, направление тяги проверено.
• Углы - в норме: нет острых перегибов, стропы не «перепилены» кромкой.
• Люди - вне зоны: все знают роли, есть команда «Стоп!» и сигналист.
• Пробная натяжка - проведена: 10-15% нагрузки, система «села» и не ползёт.

Примеры рабочих сценариев

1) Поворот горизонтальной трубы Ø 400 мм на 90°. Основной подъём - текстильный строп 2 т в «чокер» через скобу; управление - удавка на трубе + оттяжка через петлю-восьмёрку. Защита кромок - резиновая накладка под стропом. Сначала поджали оттяжкой, потом плавная тяга лебёдкой.

2) Постановка бочки 200 л. Низ поставили на резиновую плиту, вокруг корпуса - бочечный узел, сверху скоба. Оттяжка за верхнюю скобу - контролируем наклон. Рывков нет, бочка не скользит.

3) Разворот плиты 1,5×1,5 м. Траверса держит вес. Две оттяжки с петлями-восьмёрками задают плоскость поворота. На нижней кромке накладка, чтобы строп не резал угол. Узлы работают только как «руль».

Правовые и технические опоры

Если хотите «на бумаге»: для подъёмной оснастки и стропов ориентируйтесь на EN 1492-1/-2 (текстиль), EN 13414 (канатные), ISO 12480-1 (операции по подъёму). В России применяются национальные стандарты и правила по охране труда для погрузочно-разгрузочных работ. Расследования OSHA 1926.251 по инцидентам с подъёмом подтверждают: ошибки в строповке и управлении грузом - частая причина аварий. Поэтому узлы - это часть системы, а не замена сертифицированной оснастки.

Следующие шаги и устранение проблем

• Если узел «ползёт». Проверьте направление тяги и добавьте полуштык/контр-хомут. На гладком металле - переходите на строп + скоба.
• Если верёвка «поёт» и дёргает. Уберите острые углы, добавьте блок (2:1) или демпфер из стропы - рывки уйдут.
• Если корзина бочечного съезжает. «Посадите» узел тестовой нагрузкой и добавьте бандаж с констриктором.
• Если не хватает тяги. Проверьте углы и трение. Иногда лёгкий подрыв монтировкой под кромку снимает «прилипание».
• Команде ИТР. Пропишите план кантовки: роли, углы, точки крепления, зону эвакуации, стоп-сигналы.
• Начинающему такелажнику. Потренируйте узлы на макетах: связка «удавка + полуштык», «бочечный», «восьмёрка» - до автоматизма.
