Очистка и диагностика дымовых труб и шахт: план работ без срывов и простоев

Коротко: если отложить чистку и обследование труб/шахт, вы рискуете падением тяги, перерасходом топлива и авариями. Ниже - рабочий план: когда, как и кем это делать, чтобы пройти сезон спокойно и без лишних затрат.

TL;DR

В контексте этой темы под Очистка и диагностика дымовых труб - комплекс регулярных работ по оценке состояния стенок, каналов, оголовков и последующему удалению сажи, креозота, коррозионных отложений и посторонних предметов для восстановления тяги и ресурса. Суть - планировать по данным, а не по ощущениям.

• Планируйте диагностику 1-2 раза в год: весна и осень; чистку - по факту показаний (толщина отложений, падение тяги, превышение CO).
• Начинайте с безопасного предосмотра без остановки: дрон, тепловизор, внешняя геометрия. Потом - внутреннее видео и толщинометрия при останове.
• Выбор методов: мягкая механика для кирпича и композита, гидродинамика для стали/ж/б, химия - точечно под смолы и креозот.
• Доступ: промышленный альпинизм, туры или люлька - исходя из высоты, розы ветров и окна простоя.
• Безопасность: наряд-допуск, газоанализ, план спасения, контроль погоды, зона отчуждения у подножия.
• Документы: паспорт трубы/шахты, дефектная ведомость, фото/видео-отчет, план следующего ТО на 12-36 месяцев.

Что именно мы чистим и диагностируем

Под «трубой» и «шахтой» часто скрываются разные конструкции. Дымовая труба - вертикальное сооружение для отвода продуктов сгорания от котлов, печей, турбин; бывает стальная, кирпичная, железобетонная или композитная, с оголовком, искрогасителем и иногда с футеровкой. Вентиляционная шахта - канал естественной/принудительной вентиляции здания или цеха; чаще бетон/кирпич, внутри - закладные, зонт, дефлектор. Материал важен: кирпич боится агрессивной химии и жесткой гидродинамики, сталь страдает от коррозии и конденсата, у ж/б - риски расслоения и оголения арматуры.

Типовые проблемы: сажа и креозот, «сосульки» конденсата, раскрошенные швы, растрескивание футеровки, гнезда птиц, разрушение оголовка, отслоения краски и коррозия, овальность ствола, дубли и подсосы в местах примыканий, низкая тяга и высокие выбросы CO/NOx. Всё это напрямую влияет на топливную экономичность и пожарную безопасность.

Пошаговый план работ: от идеи до акта

1. Соберите исходные данные. Паспорт трубы/шахты, проект, высота и диаметр, материал, год ввода, последний ремонт, замеры тяги и газа за прошлый сезон, фотографии дефектов, жалобы персонала.
2. Сформулируйте цели. Восстановить тягу до проектных значений, снизить CO на дымовой трубе, убрать креозот, подтвердить остаточную толщину стали, подготовить к зиме.
3. Выберите окно времени. Идеально - межсезонье: март-май, сентябрь-ноябрь. В морозы растет риск обледенения, летом - турбулентность и грозы.
4. Предосмотр без остановки. Снаружи - визуально и с дрона. Тепловизор - ищем теплопотери, подсосы и мостики холода. Фиксируем оголовок, искрогаситель, крепеж, швы, отмостку.
5. Анализ рисков и допуски. Газоопасные работы? Нужны наряды, газоанализаторы, страховка и план спасения. Уточните требования вашей службы охраны труда.
6. План доступа. Промышленный альпинизм - спуск/подъем по веревкам с комплектом СИЗ и организацией точек крепления; альтернативы - фасадные люльки, туры, телескопические вышки. Решает высота, парусность и роза ветров.
7. Диагностика внутри. Видеоэндоскопия/робот, толщина стенок (ультразвук), замеры тяги, газоанализ. При необходимости - лазерное сканирование геометрии.
8. Выбор метода очистки. Механика, гидродинамика, абразив/сухой лед, химия - под материал и загрязнение. Ниже - таблица и рекомендации.
9. Логистика и смета. Люди, снаряжение, пункт утилизации отходов, перекрытие зоны у подножия, погрузка/разгрузка. Закладывайте резерв 20% времени на погоду.
10. Отчет и план ТО. Фото/видео до/после, дефектная ведомость, замеры, рекомендации с приоритетами и сроками. Обновите паспорт, внесите работы в CMMS.

Методы диагностики: что, когда и зачем

Видеодиагностика трубы - спуск камеры на тросе или запуск робота для осмотра швов, шлама, шиберов, футеровки, съёмка 4K с привязкой к глубине. Полезно для локализации пробок и креозота.

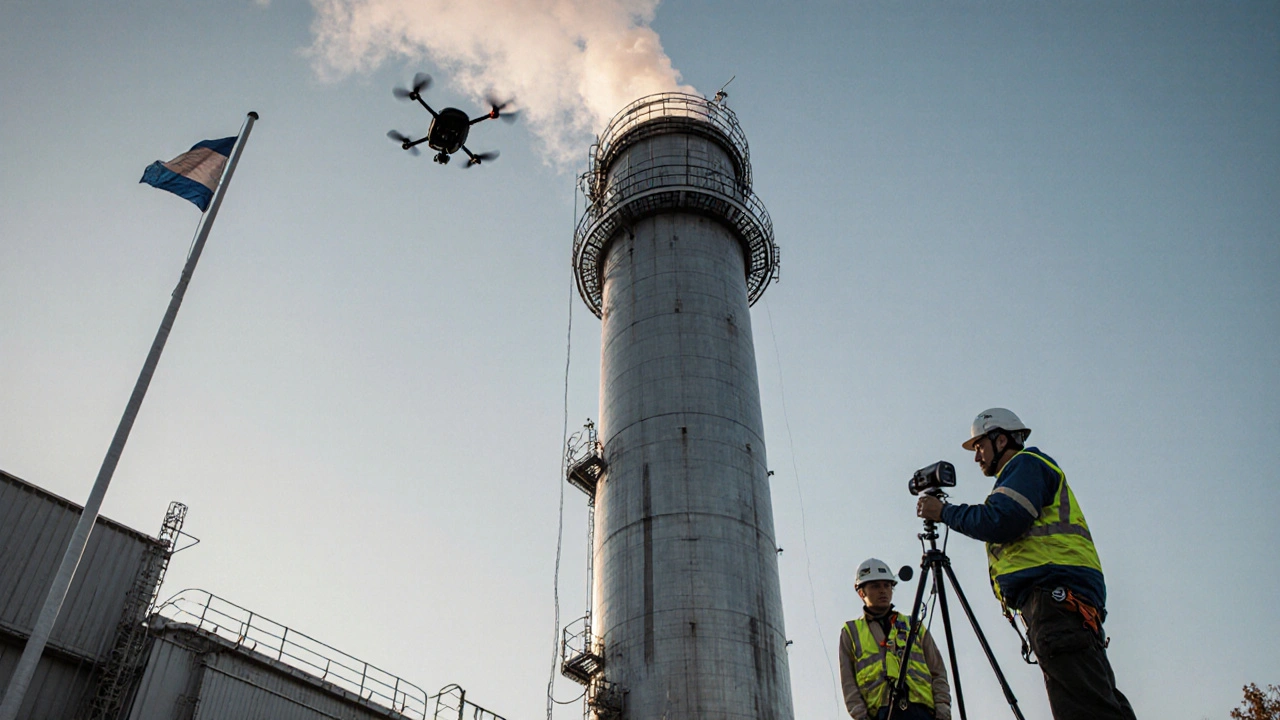

БПЛА (дрон) - аэросъемка оголовка, дымников, растяжек и ограждений; фотограмметрия для оценки геометрии и дефектов кладки. Хорош для высоких труб без остановки.

Тепловизионное обследование - поиск подсосов воздуха, отслоений утеплителя и мостиков тепла по температурным аномалиям. Снимает вопросы по паразитным потерям тепла.

Ультразвуковой толщиномер - контроль остаточной толщины стенки стальных труб и газоходов в миллиметрах, с сеткой точек и протоколом. Определяет ресурс и необходимость ремонта.

Газоанализатор - контроль O2/CO/CO2/NOx, а также H2S и CH4 для безопасности персонала. Нужен и для качества горения, и для допуска в канал.

Дополнительно: анемометры и тягоизмерители (сравниваем с проектом), лазерные дальномеры и уровни (вертикальность), капсульные пробы отложений (химсостав для выбора чистки).

Методы очистки: выбираем без лишнего риска

Механическая очистка - щетки, скребки, цепные насадки на гибком валу/руджете, вакуум-отсос. Универсально, бережно для кирпича, хорошо снимает рыхлую сажу. Ограничение - плотный креозот и смолы.

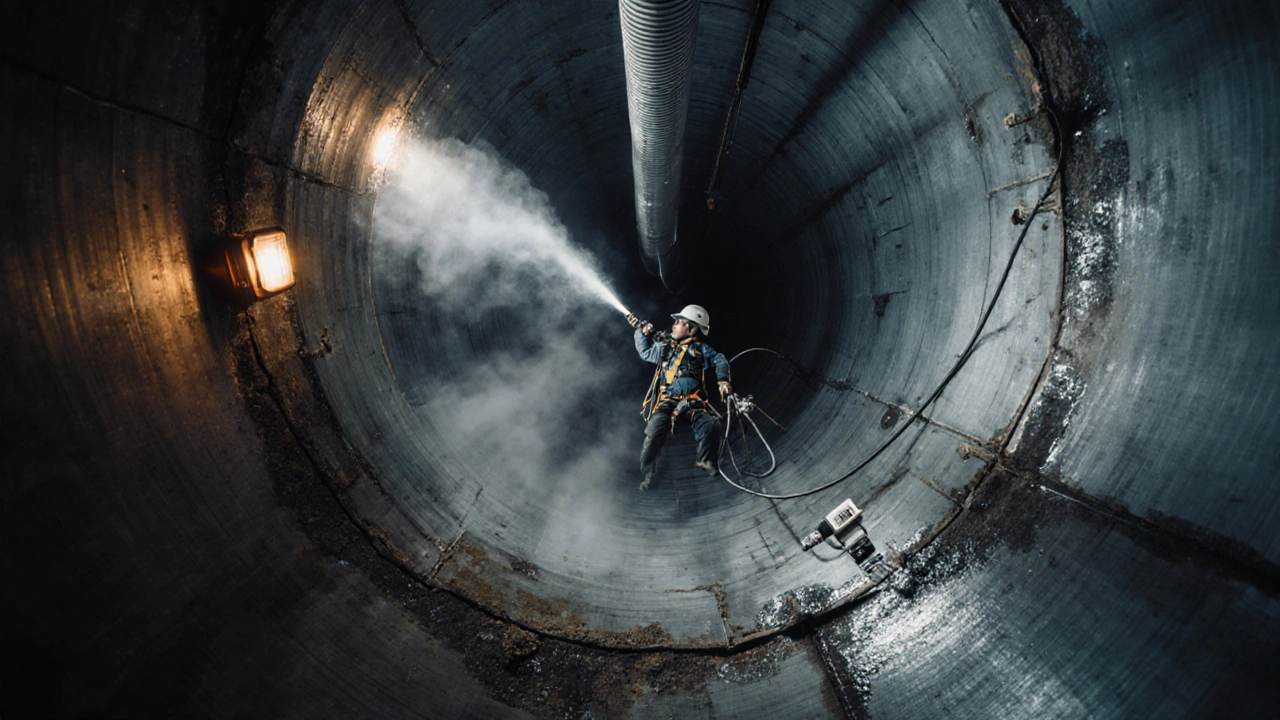

Гидродинамическая очистка - высокое давление воды (250-1000 бар) с вращающимися насадками; варианты с подогревом. Эффективно по стали и ж/б, удаляет прочные отложения. Нужен сбор стоков и защита от размыва швов.

Абразивоструй - песок/гранат/корунд под давлением для снятия ржавчины, краски, накипи. Готовит металл под покрытие, но пылит, требует жёсткой изоляции и СИЗ. Для кирпича - ограниченно.

Сухой лед (CO₂-струйная) - пеллеты сухого льда деликатно отбивают загрязнения, без вторичных отходов влаги. Хороша для электрооборудования рядом и тонких металлов. Дороже, нужен опыт.

Химическая очистка - составы, разжижающие креозот и смолы, применяются локально с нейтрализацией. Важно не повредить швы и футеровку, обязательна утилизация по регламенту.

Под шахты вентиляции в зданиях чаще идет механика с локальным пылеудалением и дезинфекция (по санитарным нормам для пищевых и медучреждений). Для котельных - контроль искрогасителей и оголовков после чистки, иногда окраска или восстановление гидрофобного покрытия.

Когда и как планировать по сезону (Россия)

В средней полосе России рабочими окнами обычно становятся март-май и сентябрь-ноябрь. Зимой: норм быстрый обледенения, высотные работы при -15 °C и ниже - только с дополнительной защитой, время на прогрев и контроль конденсата. Летом мешают грозы, термическая турбулентность, птичьи гнезда. Ветер - ключевой фактор: безопасный порог для люлек и дронов - 10-12 м/с, для веревочного доступа - до 15 м/с с корректировкой. Обязательно мониторьте молниевую активность и прогноз осадков.

Если объект в плотной застройке, согласуйте перекрытие зоны у подножия. Радиус запрета - от 1/3 высоты трубы, но не менее 10-15 м. Ночью удобнее останавливать котел, но сложнее с контролем погоды - планируйте резерв.

Смета, сроки и ресурсы: правила большого пальца

• Диагностика наружная (дрон + тепловизор): 1 смена на трубу до 60 м, 2 смены - свыше 80 м. Команда: пилот, наблюдатель, инженер.
• Видеодиагностика внутри: 2-6 часов на ствол при свободном доступе, плюс 1-2 часа на отчёт.
• Очистка механическая: 1-2 смены на стандартную шахту/трубу до 40 м при средней загрязненности; утяжеляют креозот, узкие люки, изгибы.
• Гидродинамика: добавьте время на сбор/утилизацию стоков, защиту оборудования и сушку - до 30-40% к механике.
• Резерв по погоде: +20% к графику на высотные пазухи и открытые площадки.

На стоимость влияют: высота и диаметр, материал и толщина стенки, тип отложений, ограниченность доступа, режим объекта (можно ли остановить), требования к отчетности. Для планирования бюджета обычно считают по категории высоты (до 30 м / 30-60 м / 60-120 м / 120+ м) и сложности доступа (A/B/C). Чем выше и ветренее площадка - тем больше ставка за смену и потребность в резервных днях.

Безопасность: без компромиссов

Основа - Наряд-допуск - письменное разрешение на производство работ с перечислением рисков, мер защиты, состава бригады и ответственных. Для газоопасных - отдельный наряд и постоянный контроль атмосферы: O2 не ниже 19,5%, CO - в безопасных пределах согласно вашим нормам.

• ЛОТО: отключаем и блокируем вентиляторы, шиберы, приводы, вывешиваем бирки.
• СИЗ: каски, очки, перчатки, фильтрующие/изолирующие СИЗОД по рискам, костюмы от воды/абразива.
• Работа на высоте: двойная страховка, проверенные анкерные точки, план самоспасения и спасения пострадавшего.
• Искроопасность: зона с ППА, огнетушители, наблюдающий при горячих работах.
• Зона отчуждения у подножия, сигнальная лента, пост безопасности.

Перед заходом внутрь - проверка воздуха калиброванным прибором, принудительная вентиляция. Связь: радиостанции с гарнитурами, работающие на объекте частоты. Метеоконтроль - по факту, а не «на глаз».

Документы, которые стоит требовать и хранить

• Паспорт трубы/шахты с историей ремонтов.
• План работ с оценкой рисков и технологическими картами.
• Наряды-допуски (высота, газоопасные, горячие).
• Фото/видео до и после, скрины с дрона/эндоскопа, тепловизионные карты.
• Протоколы измерений: газоанализ, тяга, УЗ-толщина.
• Дефектная ведомость с приоритетами (критично/важно/наблюдать).
• Рекомендации по срокам следующего ТО: диагностика - дата, очистка - условие запуска (толщина отложений/падение тяги).

Чек-листы для быстрого запуска

Для владельца объекта

• Есть ли актуальный паспорт трубы/шахты и предыдущие отчеты?
• Определены цели (тяга, выбросы, подготовка к сезону)?
• Согласовано окно остановки и режим безопасности?
• Назначены ответственные от эксплуатации и охраны труда?
• Готова площадка: подъезд, питание, вода, освещение, утилизация?

Для подрядчика

• Проверены допуски персонала, медосмотры, страховки?
• Калибровки газоанализаторов и толщиномеров - в срок?
• План спасения, схемы анкерных точек, расчет нагрузки - готовы?
• Метод очистки согласован под материал и загрязнение?
• Подтвержден план утилизации отходов после чистки?

Практические подсказки

• Замерьте тягу и CO до/после - это лучший KPI для отчета и бюджета.
• При кирпичной кладке начните с мягкой механики и пылеудаления, гидродинамику держите запасным планом для локальных зон.
• Креозот лучше «размочить»: химия + механика, чем насиловать кладку силой.
• У дронов есть «мертвые» зоны турбулентности над горячим оголовком - снимайте рано утром или при минимальной нагрузке.
• Фиксируйте координаты дефектов по высоте/секции (например, «от отметки +32 до +36 м, сектор S-E») - потом проще искать и проверять.
• Сразу заложите расходники: щетки, цепи, насадки, фильтры пылесоса, уплотнения - мелочь, а срывает сроки чаще всего.

Как объяснить выбор метода заказчику

Думайте категориями «материал × загрязнение × цель». Сталь + плотно прилипшие отложения? Гидродинамика, затем покрытие, чтобы замедлить коррозию. Кирпич + рыхлая сажа? Механика с пылеудалением и проверка швов. Ж/б + отслаивающаяся краска? Абразивоструй локально, грунт, финиш. Вентшахта с жиром (пищеблок)? Химия в воздуховодах + дезинфекция по нормам.

Помните: очистка дымовых труб - это не самоцель, а шаг к нормальной тяге, меньшему расходу топлива и безопасной работе. Докажите эффект цифрами - и бюджет на следующий год обсуждать будет легче.

Следующие шаги и устранение проблем

• Нет окна на останов: проведите наружный аудит (дрон+тепловизор), заранее утвердите наряды и материалы, «забронируйте» погоду на ближайшее межсезонье.
• Сажа возвращается быстро: проверьте режим горения, герметичность дверец/шиберов, утепление газоходов - причина часто в подсосах и низкой температуре дымовых газов.
• Дрон сносит ветром: снимайте на рассвете, снижайте высоту и используйте режимы стабилизации; часть кадров добирайте с земли длиннофокусной оптикой.
• УЗ-замеры «пляшут»: зачистите пятно до металла, используйте нужную сопрягающую жидкость и откалибруйте прибор по эталону прямо на площадке.
• Команда упирается в СИЗ и допуски: проверьте медосмотры и обучение заранее, иначе вас просто не пустят к стволу.
