Анкерные точки: виды, расчёт нагрузки и ошибки монтажа - практическое руководство

На высоте ошибки не прощают. Неправильно выбранная или смонтированная анкерная точка превращает страховку в декорацию. Здесь - понятная система: какие бывают анкеры, как посчитать нагрузки и свободное пространство, где чаще всего косячат на монтаже и как этого избежать.

Коротко по делу

• Выбирайте тип анкера по стандарту EN 795 (A-E) под конкретное основание и сценарий: бетон, сталь, кровля, временные работы.
• Минимальный ориентир по прочности для индивидуального крепления - 12 кН (европейский подход); для США часто указывают 22,2 кН на пользователя.
• Свободное пространство под срыв считают заранее: длина стропа + свободное падение + растяжение амортизатора + провис + рост человека + запас.
• Критические ошибки монтажа: близко к краю, пыль в отверстии, неверный крутящий момент, игнорирование коррозии и гидроизоляции.
• Инспекция - раз в 12 месяцев или чаще при агрессивной среде. Документируйте серийные номера, протоколы испытаний, допуски.

Что такое анкерная точка и как она работает

Что такое анкерные точки простыми словами? Это элементы крепления, которые принимают нагрузку при срыве и передают её в несущую конструкцию: бетон, сталь, кирпич, дерево или кровельные системы. От этого узла зависит, выдержит ли система рывок, куда и как распределится нагрузка, и будет ли повреждена конструкция.

Анкерная точка - элемент систем защиты от падения, рассчитанный на удержание пользователя или страховочной линии при статической и динамической нагрузке. Известна также как анкера для страховки, анкерное устройство. Чаще всего это точечный рым, химический анкер со скобой, стационарная петля на стали или участок горизонтальной линии с промежуточными/концевыми опорами.

Анкер - часть целой цепочки: привязь, строп, амортизатор, соединители, линия. Эта связка должна быть совместимой, сертифицированной и рассчитанной на конкретный сценарий: удержание, позиционирование, спасение, предотвращение падения.

Стандарты и классы: на что смотреть в паспорте

Есть несколько документов, на которые ориентируются инженеры и инспекторы.

• ГОСТ Р ЕН 795-2014 - российская адаптация EN 795:2012, описывает типы анкерных устройств (A-E), требования к испытаниям и маркировке.
• EN 363 - классификация систем защиты от падения: удерживающие, страховочные, для позиционирования, спасательные.
• EN 355 - требования к амортизаторам рывка: ограничение усилия на пользователя и максимальная деформация.
• ТР ТС 019/2011 - технический регламент Таможенного союза о безопасности средств индивидуальной защиты, включая СИЗ от падения.
• OSHA 1910.140/1926.502 - американские требования к анкерным точкам (обычно 22,2 кН на пользователя либо расчёт квалифицированным инженером).

Смотрите на маркировку: тип по EN 795, максимальное число пользователей, материал, серийный номер, год выпуска, производитель, требования к обслуживанию. Отсутствие чёткой маркировки - повод не использовать устройство.

Виды анкерных устройств: когда какой тип

EN 795 делит анкеры на типы:

• Тип A - стационарные точечные (механические или химические анкеры, рым-болты) для бетона, кирпича, камня. Один пользователь, иногда два по расчёту.
• Тип B - временные (треноги, балочные захваты, текстильные стропы вокруг балки). Для краткосрочных работ и спасения.

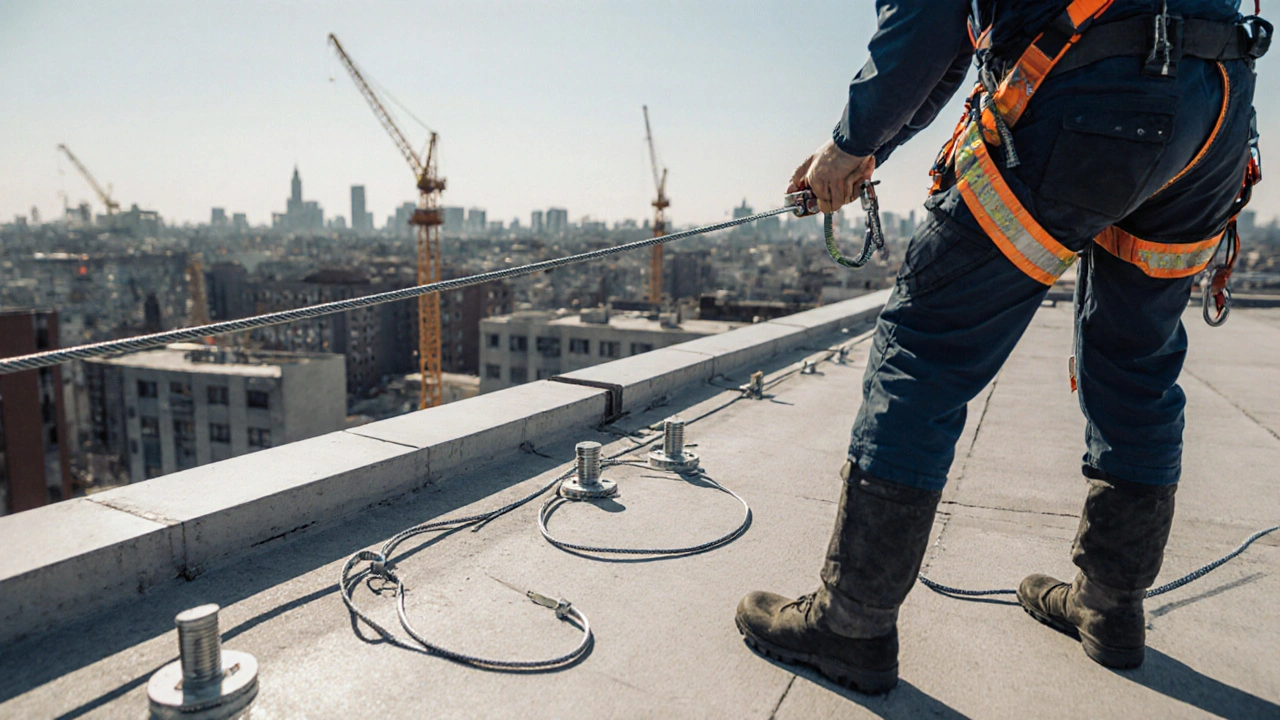

• Тип C - горизонтальные гибкие линии (канат, трос) с концевыми и промежуточными опорами. Позволяют двигаться по длине.
• Тип D - горизонтальные жёсткие рельсы (профили, монорельсы). Меньше провиса, предсказуемая динамика.
• Тип E - анкерные блоки на кровле, удерживаемые массой (пригрузы). Для кровель, где нельзя сверлить.

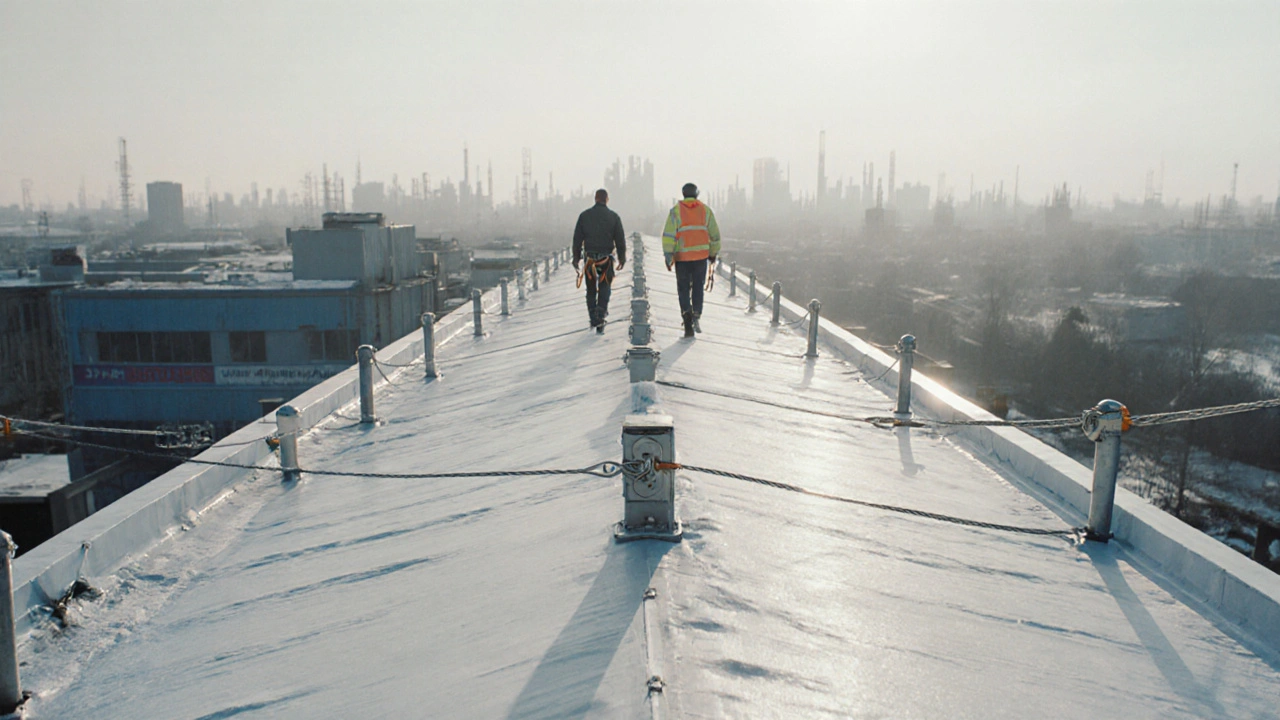

Горизонтальная анкерная линия - система типа C или D, позволяющая пользователю перемещаться вдоль контура с ограничением падения. Концевые опоры в таких системах испытывают повышенные усилия, поэтому требования к основанию и крепежу здесь самые жёсткие.

Критерии выбора: основание, среда, сценарий

Сделайте короткий чек выбора перед закупкой и монтажом.

• Основание: монолитный бетон ≥ C20/25, полнотелый кирпич, сталь, дерево. Пустотные блоки требуют химических анкеров с гильзами или специальных решений.
• Среда: коррозия (C3-C5), химическая агрессия, ультрафиолет, температуры от −40 до +50 °C и выше. Для улицы - нержавейка AISI 304/316, горячее цинкование.
• Сценарий: работа на кровле, фасаде, в мостовых пролётах, в шахтах. Нужен ли горизонтальный проход без отцепки? Сколько пользователей одновременно?
• Согласование: гидроизоляция кровли, теплотехника узла, пожарные требования, архитектура. Узел должен быть герметичным и без «мостиков холода».
• Документы: протоколы испытаний по EN 795, паспорт, монтажная инструкция, расчёт под конкретное основание, протокол первичных испытаний на объекте.

Расчёт нагрузок: числа, которые нельзя игнорировать

К якорю приходят как статические, так и динамические усилия. В реальности пиковая нагрузка зависит от высоты свободного падения, работы амортизатора и геометрии системы.

Ориентиры для проектирования:

• Точечные анкеры для одного пользователя по европейской практике - выдержка статических 12 кН (EN 795). В США чаще указывают 22,2 кН (5000 lb) на пользователя (OSHA).
• Концевые опоры горизонтальных линий (тип C/D) могут испытывать 15-30 кН и выше, особенно при длинных пролётах и низкой преднатяжке.
• Фактор падения: чем выше точка крепления над пользователем, тем меньше рывок. Идеал - крепление над головой.

Как прикинуть пиковую силу на анкер? Упрощённо берут ограничение по амортизатору: амортизатор по EN 355 - ограничивает усилие на пользователя примерно до 6 кН, а общий ударный импульс распределяется по системе. С учётом углов и геометрии точечный анкер должен иметь запас прочности. Для линий - обязательны расчёты производителя по конкретной конфигурации: длина пролёта, расстояние между стойками, преднатяжка, число пользователей.

Проверка несущей способности основания - отдельная задача: химический анкер в бетоне рассчитывают по срезу, вырыву, раскалыванию, с учётом расстояний до кромок и межосевых расстояний. Для оценки пользуются данными ETA/ТР, таблицами производителей крепежа и программами расчёта.

Расчёт свободного пространства: формула, которая спасает

Даже самый прочный анкер не спасёт, если под ногами нет места для остановки падения. Считаем требуемый клиренс (H):

H = Lстропа + Dсвободн + Eаморт + Dпровис + Lтела + запас

• Lстропа: 1,5-2,0 м (часто 1,8 м).
• Dсвободн: возможная свободная просадка до срабатывания амортизатора (0,5-1,0 м при креплении на уровне D‑кольца, меньше при креплении выше).
• Eаморт: растяжение амортизатора до 1,75 м (лимит по EN 355).
• Dпровис: для линий тип C - 0,5-1,5 м в зависимости от пролёта и преднатяжки; для рельса тип D - обычно меньше.
• Lтела: 1,6-1,8 м (рост пользователя и положение привязи).
• Запас: минимум 1,0 м до препятствий (крыша, парапет, настил).

Пример: работа на кровле с линией тип C, строп 1,8 м, свободный ход 0,7 м, амортизатор 1,75 м, провис 0,7 м, рост 1,75 м, запас 1,0 м. H ≈ 7,7 м. Если с края до земли меньше - нужна переориентация анкера выше, ограничители перемещения, ограждения или другой сценарий.

Монтаж: правильная последовательность и контроль качества

Надёжность узла решается на этапе установки. Чёткий порядок работ снижает риски.

1. Обследование конструкции. Выявить класс бетона, тип кладки, толщины, скрытые коммуникации, минимальные расстояния до кромок (обычно ≥ 100-150 мм для анкеров, уточнять по паспорту крепежа).
2. Проект и согласование. Привязка узлов, расчёт крепежа (диаметр, глубина, вырывающее усилие), узлы герметизации на кровле, антикоррозия.
3. Разметка и сверление. Правильный диаметр/глубина, перфоратор с калиброванным буром, контроль биения.

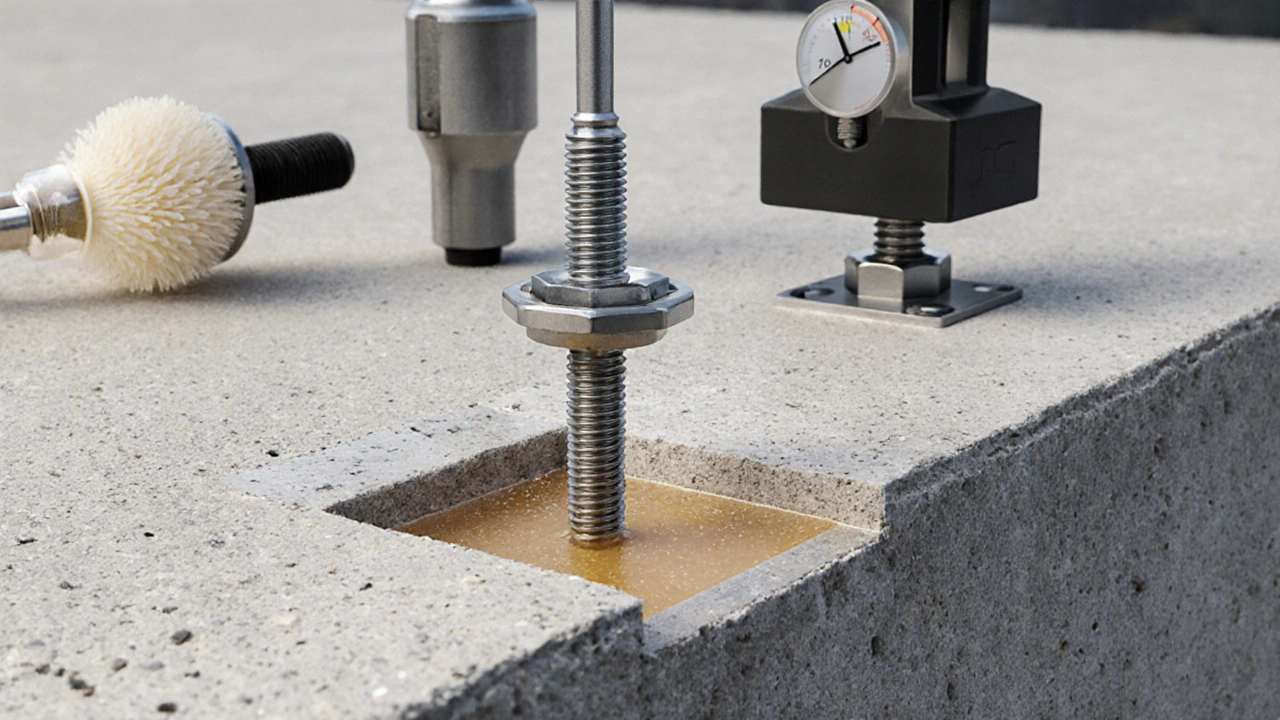

4. Очистка отверстий. Три шага: продувка - щётка - продувка (до чистой пыли). Игнорирование этого шага укорачивает жизнь анкера и снижает несущую способность в разы.
5. Установка крепежа. Для химических - соблюсти пропорцию смешивания, температуру, время полимеризации; для механических - правильно выставить глубину.
6. Крутящий момент. Динамометрическим ключом по паспорту. Недотянули - анкер «гуляет», перетянули - сорвали резьбу или повредили основу.
7. Испытания на вырыв/сдвиг. Первичные - выборочно или 100% (по проекту). Типичные проверочные нагрузки 5-10 кН для подтверждения монтажа (не до разрушения).
8. Герметизация и маркировка. На кровле - узлы примыкания, мастики/мембраны по инструкции производителя кровель; табличка с типом, годом, номером, числом пользователей.
9. Актирование. Паспортная табличка, протокол испытаний, фотофиксация, журналы ТО.

Типичные ошибки монтажа и эксплуатации

• Сверление близко к кромке или стыкам. Бетон «выкрашивается», падает несущая способность. Решение: отступы по паспорту, химические анкеры с расчётными расстояниями.
• Пыль в отверстии. Адгезия смолы проваливается, механические анкеры проскальзывают. Решение: строгая процедура очистки.
• Неподходящее основание. Пустотелая кладка без гильз, старый «мёртвый» кирпич, карнизные зоны. Решение: испытания на вырыв, альтернативные узлы, распределительные пластины.
• Игнорирование коррозии. Черняк на крыше - через год труха. Решение: нержавейка 316, горячее цинкование, изоляция от гальванопар.
• Повреждение гидроизоляции. Протечки по крепёжным узлам. Решение: узлы примыканий по альбомам кровельных систем, манжеты, мастики.
• Неправильный крутящий момент. «На глазок» - враг анкера. Решение: динамометрический ключ и запись фактических значений.
• Лишние пользователи. Анкер на одного - а висят двое. Решение: учитывать максимальное число пользователей и сценарий спасения (плюс один).
• Отсутствие ежегодной инспекции. Износ, ослабление, повреждения не замечают. Решение: план ТО по EN 363 и внутренним регламентам организации.

Инспекции и обслуживание: как часто и что смотреть

Минимум - ежегодная проверка компетентным лицом. В агрессивной среде (химия, морской воздух, пыль цемента) - чаще, например раз в 6 месяцев. Визуальная проверка перед каждым использованием - обязательно.

• Осмотр металла: коррозия, трещины, деформации, износ отверстий под карабин.
• Крепёж: следы поворота гаек, «ползущие» шайбы, отсутствие контргаек. Контроль крутящего момента по выборке.
• Кровля/герметизация: целостность манжет и мастик, отсутствие протечек.
• Линии тип C/D: натяжение, износ роликов, тележек, целостность троса/профиля, работа концевых амортизаторов.
• Документы: паспорт, журнал, дата последней инспекции, протоколы испытаний.

Для работ методом промышленного альпинизма ориентируются на практики IRATA - международной ассоциации промышленного альпинизма с операционными процедурами и требованиями к компетенциям.

Таблица: типы анкерных устройств по EN 795 и ключевые параметры

Чек-лист подбора и приёмки

• Тип по EN 795 соответствует сценарию (A-E) и числу пользователей.
• Основание проверено: класс бетона/тип кладки подтверждён, есть расчёт крепежа.
• Материал анкерного узла защищён от коррозии по среде (AISI 316/цинк и т. п.).
• Есть паспорт, маркировка, серийный номер, монтажная инструкция на русском.
• Первичные испытания на объекте проведены, протокол подписан.
• Свободное пространство просчитано и задокументировано.
• План инспекций: дата следующей проверки, ответственное лицо, журнал.

Практические сценарии и решения

Кровля ТПО, парапет 1,2 м, требуется безопасный проход вдоль кромки. Оптимально - линия тип C с опорами каждые 10-12 м, концевые с анкерными плитами на бетонном основании. Узел примыкания - заводские манжеты и мастики системы кровли. Преднатяжка и расчёт - по документации производителя линии, с учётом двоих пользователей и спасения третьим.

Фасадные работы методом ИП: точки типа A на железобетонном перекрытии с отступами 150 мм от кромки, химические анкеры с глубиной анкеровки по расчёту. Допустим один пользователь на точку. Для дублирования - отдельная независимая точка, размещённая так, чтобы исключить общий отказ.

Стальная балка в цехе, нужен верхний анкер для страховки при обслуживании кран-балки. Решение - рельс тип D с тележкой, крепление к поясу двутавра через болтовые соединения, расчёт на концевые усилия, ограничение перемещений, чтобы исключить маятниковый срыв.

Временные спасработы в колодце: тренога тип B с лебёдкой и устройством спасения. Сертификация узла, ограничение - один пользователь, выравнивание ног треноги на устойчивой площадке, защита от скольжения.

Совместимость СИЗ и системы

Средства индивидуальной защиты от падения - комплекс: привязь, строп, амортизатор, соединители, направляющие. Важно, чтобы элементы были совместимы: карабины адекватного раскрытия и формы, тележки под конкретный профиль, амортизаторы нужного класса. Нельзя миксовать произвольно: несоответствие может поднять усилия, повредить линию или не дать сработать амортизатору.

Документирование и ответственность

Минимальный набор: паспорт устройства, исполнительные схемы, расчёт крепежа, протоколы первичных испытаний, журнал инспекций, инструкции по использованию на объекте (с картой свободного пространства и маршрутами). Доступ к документам - на площадке, а не где-то в архиве.

Риски и как их снижать

• Маятниковый срыв: ставьте промежуточные точки, ограничители перемещения, переходите на верхнее крепление.
• Перегрузка концов линий: не вешайте лишних пользователей, не удлиняйте пролёты «по месту», проводите расчёт.
• Скрытая коррозия: периодически демонтируйте выборку узлов для ревизии, применяйте прокладки против гальванопары.
• Человеческий фактор: обучение, допуска, краткий брифинг перед работой, наглядные схемы на месте.

Что делать дальше и как исправлять проблемы

Если вы только планируете систему: собрать исходные данные по основаниям, выбрать типы анкеров по EN 795, запросить расчёты у производителей линий, выпустить проект узлов и пройти согласования (кровля, архитектура, охрана труда). Заложить бюджет и график инспекций.

Если точки уже смонтированы: проведите аудит - паспорт, маркировка, протоколы, визуальный осмотр, выборочные испытания, проверка свободного пространства. Обновите схемы и инструкции, обучите персонал на месте. Назначьте ответственное лицо за систему.

Если обнаружены дефекты: вывод из эксплуатации, ограждение зоны, временные решения типа B под контролем компетентного специалиста, затем ремонт/замена с повторной сертификацией узла и обновлением документации.
